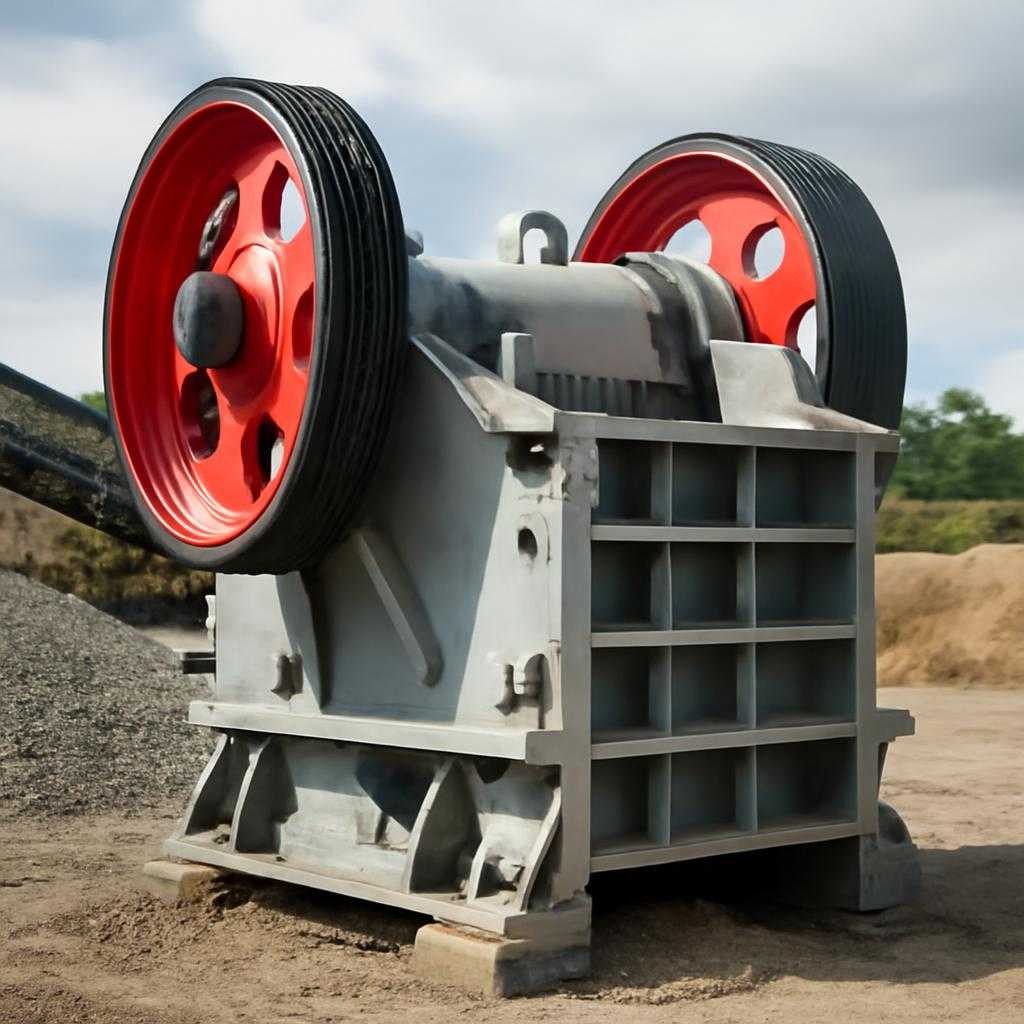

Щековая дробилка: устройство, выбор и будущее

Щековая дробилка представляет собой механическое устройство, предназначенное для первичного дробления кусковых пород различной твёрдости. Узел траверсы, подвижная щека и эксцентриковый вал формируют систему, в которой сырьё подвергается сжатием между неподвижной и движущейся поверхностями. Нагрузка распределяется циклически, что снижает износ облицовок и минимизирует энергозатраты на единицу продукции. Конструкция демонстрирует простоту, высокую надёжность и удобство техобслуживания. Производительность зависит от ширины приёмного окна, длины хода щеки, частоты вращения вала и физико-механических характеристик сырья. При правильном подборе параметров достигается равномерный гранулометрический состав и низкое содержание мелкой фракции.

Устройство и принцип

Основными элементами служат рама, опорные подушки, эксцентриковый механизм, регулируемая распорная плита, пружинные тяговые системы, изнашиваемые плиты. Подвижная щека посажена на подшипниковые узлы, что гарантирует плавность движения при циклической нагрузке. Смазка организована консистентными либо циркуляционными маслами, в зависимости от габарита агрегата. Регулировка щели производится клиньями либо гидроцилиндрами, такой приём упрощает перенастройку под требуемую крупность. При запуске привода вращение передаётся через клиноремённую передачу на эксцентрик, который генерирует возвратно-поступательный ход. В результате фрагменты материала раскалываются, постепенно перемещаясь к разгрузочному отверстию.

Классификация моделей

Промышленность выпускает оборудование с простым, сложным и комбинированным качанием щеки. Первый тип отличается большим ходом в верхней зоне загрузки, что подходит для мягких пород. Сложное качание снижает вертикальную составляющую движения, уменьшая истирание при работе с твёрдыми рудами. Комбинированная кинематика объединяет достоинства обоих решений. Отдельную группу формируют лабораторные установки: компактные, оснащённые быстросменными облицовками, предназначенные для пробоподготовки. Гигантские карьерные машины комплектуются литой либо сварной рамой, гидравлической системой разгрузки неразрушаемых включений, автоматикой контроля температуры подшипников. По исполнению оборудования различают стационарные, передвижные на гусеничном или колёсном шасси и подвесные модули для шахтных стволов. Материал мантии изготавливается из марганцовистой стали 12-14 % Mn, при ударных нагрузках такая сталь наклёпывается, образуя закалённый слой.

Практика обслуживания

Срок службы щёк и распорных плит продлевается регулярным поворотом износившихся секций, поддержанием требуемого зазора, своевременным пополнением смазочного материала. Полезно проводить контроль вибрации, температуры опор и тока электродвигателя раз в смену, отклонения свидетельствуют о разбалансировке механизма. При смене облицовок желательно внимательно осматривать посадочные места на предмет трещин. Современные системы онлайн-мониторинга передают данные на диспетчерский пульт, что исключает незапланированные простои. Загрязнённый воздушный фильтр компрессорного блока ухудшает работу гидравлики, регулярная продувка устраняет проблему. При эксплуатации в арктических районах применяется подогрев зоны подшипников и редукторовктора, вводимый в действие за час до пуска.

Инновации рынка приводят к цифровым модулем, объединяющим сенсоры вибрации, температуры, давления смазки, исходные данные анализируются алгоритмами предсказательного обслуживания. Устанавливаются износостойкие композиты на основе карбида титана, уменьшающие массу плит при сохранении ресурса. Появились гибридные установки, где электродвигатель питает генератор, а тот заряжает буфер батарей, данное решение снижает пиковые нагрузки на электросеть карьера. Гидравлические щелевые регулировки переходят на сервоконтур с пропорциональными клапанами, обеспечивающими точность установки зазора до 0,5 мм. Для труднодоступных районов выпускаются модульные дробильно-сортировочные станции, перевозимые стандартными контейнерами, сборка занимает два дня с привлечением кран-манипулятора.

Критерии выбора включают требуемую производительность, крупность исходного материала, границу прочности на сжатие, абразивность, мобильность площадки, степень дробления. Расчёт двигательной мощности сводится к умножению теоретического момента инерции маховиков на число циклов в минуту с учётом КПД привода. Дополнительные опции включают пылезащитные кожухи, водяное орошение для подавления пыли, магнитные сепараторы перед разгрузкой. Экономически оправдан переход на частотный привод: плавный старт, изменение частоты циклов без остановки устраняет остановы для перестановки шкивов.

Безопасность выполняется проверка отсутствия посторонних предметов в камере, затяжкой крепежа, контролем концевых выключателей. При срабатывании предохранительной плиты привод экстренно останавливается, предотвращая поломку вала. Оператор работает в каске, очках, противошумных наушниках, ограждения снимаются только при полном обесточивании. План эвакуации вывешивается на видимом месте возле поста управления.

Экологические аспекты затрагивают выбросы пыли фракции менее 10 мкм. Водооросительная система в сочетании с герметичными укрытиями снижает запылённость ниже санитарных норм. Для импакт-шумов применяются шумоглушащие маты из пенополиуретана плотностью 60 кг/м³.

Экономика эксплуатации рассчитывается по формуле: (энергозатраты + материалы + зарплата + амортизация) / годовой выпуск. Замена щёк после выработки 90 % ресурса снижает общий расход металла, преждевременная замена ведёт к удорожанию. Опыт показывает, что частотный регулированный привод снижает энергозатраты на 12-15 % при одинаковой производительности.

развития включают керамические плиты на основе нитрида кремния: плотность ниже стальной, устойчивость к коррозии, ресурс выше в два раза. Готовится сертификация систем машинного зрения для автоматического распознавания негабаритов, при обнаружении вал прекращает движение, гидравлический клин раздвигает щеки и выпускает посторонний блок, после чего цикл возобновляется. Архитектура «умный карьер» интегрирует дробилку, конвейер, штабелеукладчик и экскаватор, оптимизируя маршрут сырья в реальном времени.

Щековая дробилка служит первым звеном в цепи переработки твёрдых минеральных пород. Машина измельчает куски материала за счёт давления между подвижной и неподвижной щеками. Конструкция отличается простотой, надёжностью, умеренным энергопотреблением.

Принцип работы

Две плоские поверхности образуют сужающийся зазор. Одна из щек совершает возвратно-поступательные движения относительно другой. При замыкании камеры кусок породы раздавливается, при разгрузке сходит вниз по желобу. Периодичность циклов зависит от частоты вращения вала.

Классическая компоновка включает корпус, эксцентриковый вал, подшипники, распорные плиты, щеки, регулировочный механизм. Изменяя положение клиньев, оператор подбирает требуемую фракцию готового продукта.

Разновидности и сферы

По кинематике выделяют простое качание щеки, сложное комбинированное движение и обратный вариант, когда обе поверхности подвижны. Каждая схема подходит для определённых марок сырья и уровней производительности.

По конструктивным габаритам выпускают лабораторные, шахтные, карьерные модели. Первая группа обслуживает геологические пробы, вторая совмещает функцию проходческого комплекса, третья обрабатывает десятки тонн руды в час.

Критерии выбора

При подборе оборудования учитывают прочность, истираемость, влажность исходного материала, величину кусков и требуемую производительность. От неё зависит расчёт длины камеры, мощности привода, массы маховиков. Дополнительно анализируют условия установки: стационарная или мобильная платформа, климат, доступность сервисного обслуживания.

Эффективная дробилка стабильно выдаёт однородный гранулометрический состав, не отклоняясь от заданных допусков. Правильный баланс между рабочим ходом щеки и шириной разгрузочной щели снижает износ бронеплит и энергозатраты.

Смазочная система делится на ручную, полуавтоматическую, автоматическую. При высоких нагрузках применяют циркуляционный контур с фильтрами тонкой очистки. Выбор типа смазки влияет на срок службы подшипников и валов.

При проектировании участка измельчения оценивают шум, вибрации, пылеобразование. Для подавления шума используют инкапсулирование корпуса, виброгасящие опоры, эластичные муфты. Пыль улавливают посредством водяной завесы или сухих рукавных фильтров.

Соблюдение правил безопасности препятствует травмам. Перед техническим обслуживанием привод блокируется, камера закрепляется гидравлическим тормозом, питание сети отключается по ключу лок-аут. Защитные кожухи закрывают маховики и ременную передачу.

Экономика эксплуатации зависит от своевременной замены изнашиваемых частей. Современные щеки выпускают из марганцовистой стали с добавками хрома и молибдена, что увеличивает стойкость к абразивному воздействию. Для сверхтвёрдых руд применяют вставки из карбида вольфрама.

Отладка автоматизированной системы управления обеспечивает дистанционный мониторинг нагрузок, температуры, вибрации. Алгоритм останавливает двигатель при превышении предельной силы давления, сигнализирует о необходимости регулировки зазора, ведёт учёт выработки комплектующих.
