Градирни: принципы работы, типы и применение

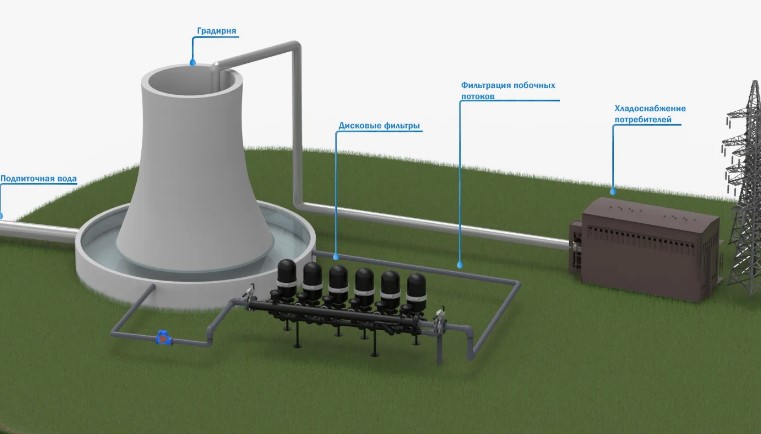

Что такое градирня и принципы ее работы

Градирня представляет собой специализированное теплообменное устройство, предназначенное для охлаждения воды путем частичного ее испарения или теплообмена с атмосферным воздухом. Эти сооружения являются неотъемлемой частью систем промышленного и коммерческого охлаждения, где требуется отвод больших количеств тепла.

Принцип работы градирни основан на физических процессах испарения и конвекции. Горячая вода, поступающая в верхнюю часть градирни, распределяется по специальным оросительным устройствам и стекает вниз через систему насадок или пленочных поверхностей. Навстречу воде движется поток воздуха, который может подаваться естественным образом за счет тяги или принудительно с помощью вентиляторов.

В процессе контакта воды с воздухом происходит интенсивный теплообмен. Часть воды испаряется, унося с собой значительное количество тепла (скрытая теплота парообразования составляет около 2260 кДж/кг при температуре 100°C). Оставшаяся вода охлаждается и собирается в нижней части градирни для повторного использования в системе.

Основные типы градирен

Для поставка градирни необходимо учесть, что существует несколько классификаций данного оборудования, основанных на различных технических и конструктивных особенностях.

По способу создания тяги воздуха:

• Башенные (естественная тяга) — используют эффект дымовой трубы для создания восходящего потока воздуха
• Вентиляторные (принудительная тяга) — оборудованы механическими вентиляторами для подачи воздуха
• Эжекторные — используют эффект эжекции для создания воздушного потока

По типу теплообмена:

• Открытые (испарительные) — прямой контакт воды с воздухом
• Закрытые (сухие) — теплообмен через теплообменные поверхности без прямого контакта
• Комбинированные (гибридные) — сочетают оба принципа работы

По расположению вентилятора:

• С нагнетающим вентилятором — вентилятор подает воздух в градирню снизу
• С всасывающим вентилятором — вентилятор расположен в верхней части и вытягивает воздух

По форме и конструкции:

• Башенные градирни — высокие цилиндрические или гиперболоидные сооружения
• Блочные градирни — компактные прямоугольные конструкции
• Противоточные — движение воды и воздуха в противоположных направлениях
• Поперечноточные — перпендикулярное движение потоков воды и воздуха

Конструктивные элементы градирен

Современная градирня состоит из множества взаимосвязанных элементов, каждый из которых выполняет специфическую функцию в общем процессе охлаждения.

Основные компоненты включают:

• Корпус градирни — несущая конструкция, определяющая форму и размеры сооружения
• Система водораспределения — обеспечивает равномерное распределение горячей воды по сечению градирни
• Оросительное устройство (насадка) — увеличивает поверхность контакта воды с воздухом
• Каплеуловитель — предотвращает унос капель воды потоком воздуха
• Вентиляционная система — создает необходимый воздушный поток
• Водосборный бассейн — собирает охлажденную воду для возврата в систему
• Система подпитки — компенсирует потери воды от испарения и разбрызгивания

Материалы конструкции:

Выбор материалов для строительства градирен зависит от условий эксплуатации, агрессивности охлаждаемой среды и экономических соображений:

• Железобетон — традиционный материал для крупных башенных градирен
• Металлические конструкции — сталь с антикоррозийными покрытиями
• Полимерные материалы — стеклопластик, полипропилен для агрессивных сред
• Древесина — классический материал, требующий специальной обработки
• Комбинированные материалы — сочетание различных материалов для оптимизации свойств

Области применения градирен

Градирни находят широкое применение в различных отраслях промышленности и энергетики, где требуется эффективное охлаждение больших объемов воды.

Энергетика:

• Тепловые электростанции — охлаждение конденсаторов паровых турбин
• Атомные электростанции — отвод тепла от реакторного контура
• Геотермальные станции — охлаждение геотермальных флюидов
• Солнечные термальные станции — охлаждение рабочих жидкостей

Промышленность:

• Металлургия — охлаждение оборудования прокатных станов, печей
• Нефтехимия — охлаждение технологических процессов переработки
• Машиностроение — охлаждение компрессоров, станочного оборудования
• Пищевая промышленность — поддержание температурного режима производства
• Фармацевтика — точное температурное регулирование процессов

Коммерческие объекты:

• Торговые центры — системы кондиционирования больших площадей
• Офисные комплексы — централизованные системы охлаждения
• Гостиничные комплексы — обеспечение комфортного микроклимата
• Больницы — поддержание специальных температурных условий
• Спортивные сооружения — охлаждение ледовых арен, аквапарков

Преимущества и недостатки различных типов

Каждый тип градирен имеет свои специфические особенности, определяющие область их оптимального применения.

Башенные градирни естественной тяги:

Преимущества:

• Отсутствие энергопотребления на создание тяги
• Высокая надежность и долговечность
• Минимальные эксплуатационные расходы
• Способность работать при любых погодных условиях
• Низкий уровень шума

Недостатки:

• Высокие капитальные затраты на строительство
• Большие габариты и требования к площади
• Зависимость эффективности от погодных условий
• Сложность регулирования производительности
• Длительные сроки строительства

Вентиляторные градирни:

Преимущества:

• Компактные размеры
• Возможность точного регулирования производительности
• Независимость от погодных условий
• Относительно низкие капитальные затраты
• Быстрый монтаж и ввод в эксплуатацию
• Возможность модульного исполнения

Недостатки:

• Потребление электроэнергии на привод вентиляторов
• Повышенный уровень шума и вибрации
• Необходимость регулярного обслуживания вентиляторов
• Зависимость от надежности электроснабжения
• Образование видимого факела в холодную погоду

Сухие градирни:

Преимущества:

• Отсутствие потерь воды на испарение
• Возможность работы в районах с ограниченными водными ресурсами
• Отсутствие проблем с образованием накипи и коррозии
• Экологическая чистота процесса
• Возможность охлаждения агрессивных сред

Недостатки:

• Более высокие температуры охлажденной воды
• Значительные габариты теплообменников
• Высокая стоимость оборудования
• Снижение эффективности при высоких температурах воздуха
• Необходимость очистки теплообменных поверхностей

Техническое обслуживание и эксплуатация

Эффективная эксплуатация градирен требует систематического технического обслуживания и мониторинга основных параметров работы.

Основные виды обслуживания:

Регулярные осмотры включают:

• Контроль состояния насадки и каплеуловителей
• Проверка работы системы водораспределения
• Осмотр вентиляторов и приводных механизмов
• Контроль уровня воды в водосборном бассейне
• Проверка состояния антикоррозийных покрытий

Профилактические работы:

• Очистка насадки от биологических отложений
• Замена изношенных форсунок и распределителей
• Балансировка и смазка вентиляторов
• Ремонт и окраска металлических конструкций
• Калибровка контрольно-измерительных приборов

Водоподготовка и химическая обработка:

• Контроль качества циркулирующей воды
• Дозирование ингибиторов коррозии и накипеобразования
• Биоцидная обработка для предотвращения биообрастания
• Регулирование pH и минерализации воды
• Продувка для удаления концентрированных солей

Контроль параметров работы:

Термические характеристики:

• Температура воды на входе и выходе
• Температура и влажность воздуха
• Разность температур (охлаждающий эффект)
• Приближение к температуре мокрого термометра

Гидравлические параметры:

• Расход охлаждающей воды
• Потери воды на испарение и разбрызгивание
• Давление в системе водораспределения
• Уровень воды в водосборном бассейне

Экологические аспекты

Градирни, как промышленные сооружения, оказывают определенное воздействие на окружающую среду, которое необходимо учитывать при проектировании и эксплуатации.

Положительные экологические эффекты:

• Снижение тепловых сбросов в водоемы благодаря оборотному водоснабжению
• Экономия водных ресурсов за счет многократного использования воды
• Предотвращение теплового загрязнения рек и озер
• Возможность использования сточных вод после соответствующей очистки

Потенциальные экологические риски:

Атмосферные выбросы:

• Образование видимого водяного пара (факел)
• Возможный унос химических добавок с каплями воды
• Локальное повышение влажности воздуха
• Образование инея и обледенения в зимний период

Водные ресурсы:

• Потребление воды на подпитку системы
• Сброс концентрированных продувочных вод
• Возможное загрязнение грунтовых вод при авариях
• Изменение гидрогеологического режима территории

Биологические аспекты:

• Возможность размножения патогенных микроорганизмов
• Влияние на местную фауну и флору
• Создание благоприятных условий для развития водорослей
• Необходимость биоцидной обработки воды

Меры экологической защиты:

Технические решения:

• Применение эффективных каплеуловителей
• Системы очистки продувочных вод
• Использование экологически безопасных химических реагентов
• Автоматизация дозирования химических добавок

Мониторинг окружающей среды:

• Регулярный контроль качества атмосферного воздуха
• Мониторинг состояния подземных и поверхностных вод
• Биологический мониторинг прилегающих территорий
• Контроль шумового воздействия

Современные тенденции развития

Развитие технологий градирен направлено на повышение энергоэффективности, снижение экологического воздействия и улучшение эксплуатационных характеристик.

Инновационные технологии:

Усовершенствованные насадки:

• Высокоэффективные пленочные насадки с увеличенной удельной поверхностью
• Самоочищающиеся насадки с антимикробными свойствами
• Насадки из новых полимерных материалов с повышенной стойкостью
• Структурированные насадки с оптимизированной геометрией

Энергосберегающие решения:

• Частотное регулирование скорости вентиляторов
• Системы автоматического управления с искусственным интеллектом
• Рекуперация тепла отходящего воздуха
• Использование альтернативных источников энергии

Гибридные системы:

• Комбинирование мокрых и сухих секций
• Системы с переключаемыми режимами работы
• Интеграция с системами тепловых насосов
• Комбинированные системы охлаждения и нагрева

Цифровизация и автоматизация:

Системы мониторинга:

• Дистанционный контроль параметров работы
• Предиктивная диагностика оборудования
• Системы раннего предупреждения об отказах
• Интеграция с системами управления предприятием

Оптимизация работы:

• Алгоритмы оптимального управления
• Адаптивное регулирование под изменяющиеся условия
• Системы энергетического менеджмента
• Оптимизация химического режима водооборота

Экологические инновации:

Снижение водопотребления:

• Системы глубокой очистки продувочных вод
• Технологии нулевого жидкого сброса (ZLD)
• Использование альтернативных источников воды
• Минимизация потерь на испарение и разбрызгивание

Экологически чистые материалы:

• Биоразлагаемые химические реагенты
• Материалы с улучшенными антимикробными свойствами
• Покрытия с самоочищающимися свойствами
• Возобновляемые и вторично переработанные материалы

Современные градирни представляют собой высокотехнологичные сооружения, объединяющие достижения в области материаловедения, автоматизации и экологических технологий. Правильный выбор типа градирни и ее грамотная эксплуатация обеспечивают эффективное решение задач промышленного охлаждения при минимальном воздействии на окружающую среду.
